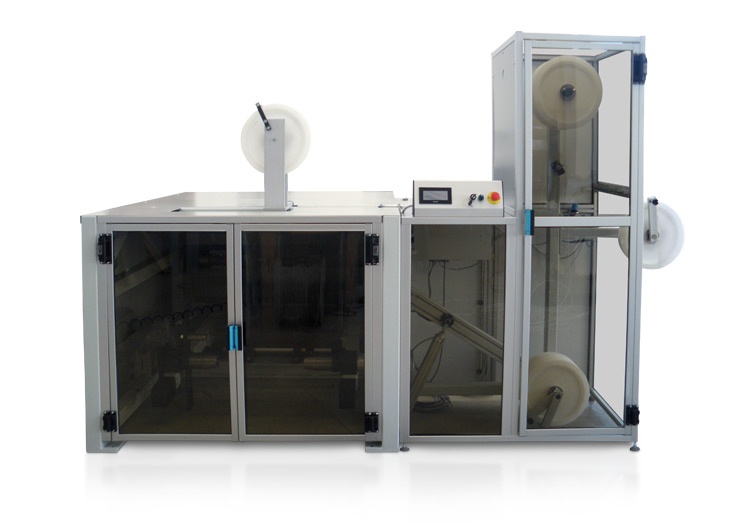

Abrollgerät FA–1000
Das Abrollgerät FA 1000 ist motorisiert aufgebaut und verfügt über einen integrierten Speicher. Es handelt sich hierbei um ein sehr schnelles und einfach zu bedienendes Zuführgerät.
Besonderheiten
- das Heben und Senken der Trommel erfolgt über einen Antriebsmotor
- die Bewegung der Aufnahmearme rechts sowie links erfolgt separat über einen Motor
- die Trommelaufnahme erfolgt über Konen mit einem Mitnehmerdorn
- Model »IN LINIE« oder »90 Grad«-Version verfügbar (nachträglich als Option umrüstbar)
- in der Standartausführung können Kabel bis 18 mm Durchmesser verarbeitet werden (optional als Kit erweiterbar bis 35 mm Kabeldurchmesser)
- die Verarbeitungsparameter sind frei im Bedienelement programmierbar
- spezielle Parameter sind durch unterschiedliche Passwortebenen geschützt
- energiesparend durch 230 V Betriebsspannung
- einfache Bedienerführung über ein Touch-Screen Panel, welches den jeweiligen Betriebszustand signalisiert
- durch eine weitere Bedientastatur mit optischer Anzeige ermöglicht es dem Anwender ein schnelles Be- und Entladen der Kabeltrommel
Überwachung durch Sensoren
- Erkennung bei falscher Abrollrichtung
- Erkennung wenn Kabeltrommel sich dreht, aber der Speicherarm Stillstand hat
- Erkennung wenn der Speicher in Funktion ist, sich die Ausgangsrolle (letzte Rolle zur nachfolgenden Maschine) aber nicht dreht
Optionen
- Kabeltrommelverarbeitung von 370 mm – 600 mm Kabeltrommeldurchmesser
- Konenpaar und Mitnehmerdorn kundenspezifisch
- elektrische Anbindung an verschiedene Abisolier- und Schneidemaschinen auf Anfrage möglich
- Umrüstkit von »IN LINIE nach 90 Grad« und »90 Grad nach IN LINIE«
- Kit Kabelverarbeitung 35 mm Kabeldurchmesser
- Bodenplatte im Kabeltrommelbereich INOX oder verzinkt
| › Kabeltrommeldurchmesser | min. 600 mm – max. 1.000 mm |
| › Kabeltrommelgewicht | bis 600 kg |
| › Geschwindigkeit Trommel PL 400 Trommel PL 800 | bei optimalen Bedingungen 1,5 – 3,5 m/s 3 – 6 m/s |
| › Kabeldurchmesser | max. 18 mm (Standardausführung) |
| › Betriebsspannung | 230 V, 50 Hz +/- 5 % einphasig |
| › Leistung | 3,5 kW |
| › Druckluft | 2 – 8 bar |
| › Maschinenabmessung (in mm) | L:2.900 B:1.600 H:1.900 |
